8.1 Естественный и поляризованный свет

Различные типы поляризации электромагнитных/световых волн

Как было отмечено в главе 1, вектора напряжённости электрического и магнитного полей плоской монохроматической электромагнитной волны колеблются в плоскости, перпендикулярной направлению её распространения. Кроме того, было установлено, что колебания векторов напряжённостей электрического и магнитного полей плоской монохроматической электромагнитной волны поляризованы. В зависимости от характера колебаний векторов напряжённости электрического и магнитного полей плоской монохроматической электромагнитной волны поляризация волны может быть линейной, круговой и эллиптической.

В линейно поляризованной волне колебания вектора напряжённости электрического поля совершаются вдоль линии, расположенной в плоскости, перпендикулярной направлению распространения волны. На рис. 8.1a изображена ориентация векторов напряжённости электрического и магнитного полей линейно поляризованной плоской электромагнитной волны, распространяющейся вдоль оси с колебаниями вектора под углом к оси . В этом случае электромагнитную волну называют также плоскополяризованной. Плоскость поляризации, обозначенная символом на рис. 8.1a, определяется направлением распространения волны и направлением колебаний вектора напряжённости электрического поля.

В волне, поляризованной по кругу, вектор напряжённости электрического поля вращается по кругу в плоскости, перпендикулярной направлению распространения волны, которое совпадает с осью (рис. 8.1b). Вектор напряжённости магнитного поля этой волны не изображённый на рис. 8.1b в целях его упрощения, также вращается по кругу и одновременно колеблется в направлении, перпендикулярном направлению колебаний вектора .

Как следует из рис. 8.1b, плоская монохроматическая волна, поляризованная по кругу, может быть представлена в виде суммы двух плоских монохроматических когерентных волн, вектора напряжённости и которых колеблются в двух взаимно перпендикулярных направлениях с одинаковой амплитудой и имеют начальные фазы колебаний, отличающиеся на 90⁰ .

Действительно, пусть имеются две электромагнитные волны, распространяющиеся в одном направлении, в качестве которого выбрана ось OZ , одна из которых поляризована вдоль оси OX, другая - вдоль оси OY, колебания векторов напряжённости электрического поля которых определяются выражениями:

где - единичные векторы в направлении осей OX и OY декартовой системы координат XYZ.

Для определения закона колебаний вектора напряжённости электрического поля электромагнитной волны , представляющей собой сумму двух волн, определяемых (8.1a), найдём угол наклона суммы векторов напряжённостей этих волн из следующего соотношения:

Из этого выражения следует, что вектор напряжённости электрического поля электромагнитной волны , представляющей собой сумму двух волн, определяемых (8.1a), направлен под углом к оси (рис. 8.1b), изменяющимся пропорционально времени с коэффициентом пропорциональности , равным угловой частоте электромагнитной волны . Следовательно, вектор напряжённости электрического поля рассматриваемой электромагнитной волны вращается с круговой частотой вокруг направления распространения электромагнитной волны в плоскости, перпендикулярной этому направлению.

В эллиптически поляризованной волне, по мере распространения волны вектор напряжённости электрического поля перемещается по эллипсу (рис. 8.1c) в плоскости, перпендикулярной направлению волны, распространяющейся, в соответствии с рис. 8.1c, вдоль оси .

Как следует из рис. 8.1c и задачи 1.2 из первой главы, плоская монохроматическая эллиптически поляризованная электромагнитная волна может быть представлена в виде суммы двух плоских монохроматических когерентных волн, вектора напряжённости электрического поля которых колеблются в двух взаимно перпендикулярных направлениях с неодинаковыми амплитудами и различными начальными фазами колебаний, неравными 0⁰,90⁰,180⁰ или 270⁰ .

Круговую или эллиптическую поляризацию электромагнитной волны называют левой, если вращение вектора напряжённости электрического поля этой волны происходит против часовой стрелки, если смотреть с направления волны. Наоборот, если вращение вектора напряжённости электрического поля этой волны происходит по часовой стрелке, если смотреть с направления волны, то поляризация электромагнитной волны называется правой.

Электромагнитные волны, излучаемые естественными источниками, как правило, являются неполяризованными . Для пояснения заметим, что излучение естественных источников можно представить как хаотическую последовательность испускания цугов электромагнитных волн отдельными атомами источника в произвольных направлениях, с произвольными начальными фазами. Колебания вектора напряжённости электрического поля результирующей электромагнитной волны ввиду этого не может иметь какого - либо определённого направления в пространстве. Упрощённое представление об электромагнитной волне, излучаемой естественным источником в некотором направлении, можно составить, если представить эту волну в виде суммы двух некогерентных волн одинаковой интенсивности, поляризованных в двух произвольно выбранных взаимно перпендикулярных направлениях.

Способы получения поляризованных электромагнитных/световых

Существует несколько способов получения из неполяризованной электромагнитной волны поляризованной. Так, в главе 3 был рассмотрен эффект Брюстера, в результате которого электромагнитная волна, отражённая от поверхности диэлектрика под углом Брюстера оказывается поляризованной перпендикулярно плоскости падения (рис. 3.9). Другой способ получения линейно поляризованного света из неполяризованного встречался в главе 3 при ознакомлении с опытами Г. Герца , в которых были установлены основные свойства электромагнитных волн . Так, в одном из этих опытов рассматривалось прохождение электромагнитной волны через экран в виде параллельных проводящих стержней, полосок или проводов (рис. 3.8c). Как следует из этого опыта, прохождение электромагнитной волны через такой экран зависит от ориентации полосок экрана по отношению к направлению колебаний вектора напряжённости электрического поля облучающей экран волны. Если полоски перпендикулярны , то электромагнитное поле практически без потерь проходит через экран. Наоборот, если полоски параллельны , то падающая на поверхность экрана электромагнитная волна практически полностью отражается от него. Таким образом, если ввести угол между направлением ориентации полосок экрана и вектором напряжённости электрического поля , то за экраном электромагнитная волна будет поляризована в направлении, перпендикулярном направлению полосок, а её амплитуда равна

Из этих рассуждений следует, что экран с проводящими полосками, ориентированными в определенном направлении, можно рассматривать как физический прибор, с помощью которого из неполяризованной электромагнитной волны получается поляризованная в направлении, перпендикулярном направлению ориентации полосок. Устройства такого рода получили название поляризаторов или поляроидов. При вращении экрана с проводящими полосками интенсивность линейно поляризованной электромагнитной волны в соответствии с (8.2) будет изменяться от некоторого максимального значения, когда полоски перпендикулярны вектору напряжённости электрического поля освещающей экран электромагнитной волны , до минимального, равного нулю, когда полоски параллельны .

Характерной особенностью принципов функционирования различных видов поляризаторов является использование анизотропных сред для получения поляризованных электромагнитных волн и , в частности, света . В поляризаторе в виде проводящих полосок в экране анизотропия создаётся определённой ориентацией в пространстве проводящих полосок, изменяющих характер распространения электромагнитных волн, поляризованных перпендикулярно и параллельно направлению полосок.

В качестве естественных поляризаторов электромагнитных волн, и , в частности, света на практике широко используются кристаллы. В кристаллах из-за упорядоченного расположения атомов и молекул в пространстве при определённой симметрии возникают условия анизотропного распространения электромагнитных волн, по отношению к некоторым выделенным в пространстве направлениям. Более подробно вопросы распространения электромагнитных волн в кристаллах рассматриваются далее в этой главе.

В поляризаторах можно определить плоскость, называемую плоскостью поляризатора, обладающую тем свойством, что линейно поляризованная электромагнитная волна, вектор напряжённости электрического поля которой колеблется в плоскости, параллельной плоскости поляризатора, не изменяет своей поляризации. Кроме этого в поляризаторе имеется также плоскость, обладающую тем свойством, что линейно поляризованная электромагнитная волна, вектор напряжённости электрического поля которой колеблется параллельно этой плоскости, полностью или частично поглощается.

Для поляризаторов в виде проводящих полосок в экране плоскостью поляризатора, очевидно, является плоскость, перпендикулярная направлению полосок.

Степень поляризации электромагнитных/световых волн

Поляризаторы, в которых происходит полное поглощение электромагнитных волн, поляризованных перпендикулярно плоскости поляризатора, называют идеальными или просто поляризаторами. Если же полного поглощения нет , то поляризатор называют несовершенным.

Неполяризованная электромагнитная волна, проходящая идеальный поляризатор, превращается им в линейно поляризованную волну, плоскость колебаний вектора напряжённости электрического поля которой параллельна плоскости поляризатора. Интенсивность колебаний, полученной таким образом линейно поляризованной волны, будет в два раза меньше интенсивности неполяризованной волны, направляемой на поляризатор. Уменьшение интенсивности электромагнитной волны в два раза на выходе из поляризатора объясняется указанной выше возможностью представить неполяризованную волну в виде наложения двух некогерентных волн одинаковой интенсивности, поляризованных взаимно перпендикулярно в произвольно выбранных плоскостях. Для поляризатора в качестве одной из таких плоскостей выбирается плоскость поляризатора. Тогда через поляризатор пройдёт волна, поляризованная параллельно этой плоскости. Волна, поляризованная перпендикулярно плоскости поляризатора, будет поглощена. В силу сказанного выше интенсивность вышедшей из поляризатора линейно поляризованной волны оказывается в два раза меньше интенсивности волны неполяризованной.

Неполяризованная электромагнитная волна, проходящая несовершенный поляризатор, не является полностью линейно поляризованной волной. В Электромагнитные волны, в которых колебания вектора напряжённости электрического поля в определённом направлении преобладают над колебаниями, совершаемых в других направлениях , называются частично поляризованными. Частично поляризованные электромагнитные волны возникают на практике не только после прохождения ими несовершенных поляризаторов, но и в результате их распространения в средах, содержащих неоднородности.

Состояние поляризации произвольной электромагнитной волны задаётся степенью поляризации. Для определения степени поляризации электромагнитной волы её пропускают через поляризатор, в котором можно менять ориентацию плоскости поляризатора, например, с помощью поворота поляризатора относительно направления распространения исследуемой электромагнитной волны. В двух взаимно ортогональных ориентациях плоскости поляризатора будут дважды отмечены максимальное и минимальное значение интенсивности проходящей поляризатор электромагнитной волны. Измеренные таким образом максимальное и минимальное значения интенсивности электромагнитной волны, прошедшей через поляризатор при различных ориентациях его плоскости, определяют степень поляризации электромагнитной волны с помощью следующего выражения:

Для линейно поляризованного света , поскольку . Для неполяризованного света , поскольку .

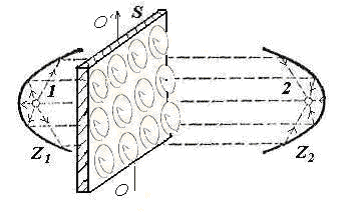

Волны с круговой и эллиптической поляризацией полностью поляризованы. Для определения их степени поляризации также может быть использована формула (8.3). Однако, для наблюдения максимума и минимума интенсивности таких волн, проходящих через поляризатор, должен быть использован соответствующий поляризатор, благодаря конструкции которого свободно пропускающего волну, поляризованную для определенности по левому кругу, и не пропускающего волну, поляризованную по правому кругу. В качестве таких поляризаторов можно представить экран заполненных проводящими спиралями, имеющими правую намотку (рис. 8.2b).

Электромагнитная волна, поляризованная по левому кругу, свободно проходит через такой экран, а волна, поляризованная по правому кругу, не проходит. Для наблюдения минимума интенсивности электромагнитной волны, поляризованной по левому кругу, необходимо повернуть экран со спиралями на 180⁰ вокруг его вертикальной оси симметрии (рис. 8.2b).
